串聯諧振工頻耐壓試驗系統，在高電壓、大載面、長電纜的耐壓試驗方面與普通的升壓變壓器試驗系統相比，35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生。具有以下顯著的優點：

（1）       串聯諧振試驗系統中，所需電源容量遠小于被試品的試驗容量。

（2）       輸出電流波形好。試驗回路僅對工作頻率（即基波）的電流是零電抗回路，而對其它諧波的電流是高電抗回路。所以，輸出電流的波形基本上是正弦波。

（3）       由于串聯諧振試驗系統內各線路元件均可按輸出功率的1/Q設計，使設備總造價并不比普通升壓變壓器系統高，同時還大大減小了試驗設備所占用的場地空間。

（4）       設備運行成本很低。

    普通升壓變壓器試驗系統，適合小容量的電纜試驗，而串聯諧振系統適合高電壓、大容量電纜試驗。試驗人員可根據自身試品需要，選擇不同的試驗設備。

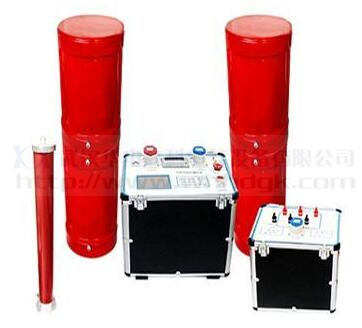

BPXZ-H系列變頻諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。BPXZ-H系列變頻諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

---

      華電高科主要經營電氣設備、電子產品、儀器儀表制造、安裝；計算機軟件開發；電子元器件、電線電纜、五金交電批發等，生產銷售串聯諧振實驗裝置、絕緣耐壓測試設備、避雷器電纜測試設備、繼保/回路測試設備、開關斷路器檢測設備、蓄電池/直流測試設備等。華電高科供應電力檢測設備、高壓試驗設備、電力實驗設備、電力承裝（承修、承試）設備等產品，二十年累積行業經驗將為更多用戶提供可靠的幫助，武漢華電高科愿與您攜手共贏，一起成長！

---
