根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目,這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。為此我公司研制生產的全自動變比測試儀在原基礎上根據用戶的現場使用要求，使操作更加簡便，功能完備，數據穩定可靠，測試速度大大提高。適應各種大中小型變壓器變比測試的需要。

變壓器變比組別測試儀使用前的準備工作

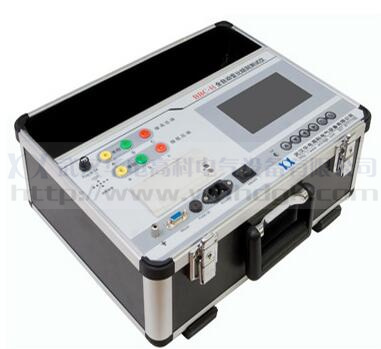

BBC-H全自動變壓器變比組別測試儀測三相電力變壓器時，用測試線將變壓器的高壓側（A、B、C）和儀器面板上所標的高壓側（A（α）、B（β）、C）相連，變壓器低壓側（a、b、c）與儀器的低壓側（a（α）、b（β）、c）相連接，并保證接觸良好。整流變壓器的接線與此方式類似。

 測單相變壓器時應將變壓器的高壓繞組（A、X）接儀器（A（α）、N），低壓繞組（a、x）接儀器（a（α）、n）。

 測試斯科特變壓器時，將斯科特變壓器的高壓側（A、B、C）和儀器面板上所標的高壓側（A（α）、B（β）、C）相連，低壓側（α、β、n）分別與儀器低壓側（a（α）、b（β）、n）相連。平衡變壓器的接線方法類似。

 測試逆斯科特變壓器時，將變壓器的高壓側（α、β、N）和儀器面板上所標的高壓側（A（α）、B（β）、N）相連，低壓側（a、b、c）分別與儀器低壓側（a（α）、b（β）、c）相連。

變壓器變比組別測試儀注意事項

1.過流保險為0.5A。如果測試線短路,高低壓接反,會熔斷保險。保險熔斷后，儀器內部的蜂鳴器會發出報警聲。請關機，更換相同容量的保險，重測。

2.連線要保持接觸良好。儀器應良好接地！

3.儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線,如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。

4.儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵,或者關掉電源,再重新操作。

5.顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。

6.儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。

7.通訊口調試時使用

---
