為保證人身和設備安全，在進行絕緣電阻測量后應對試品充分放電；進行交流耐壓試驗等高壓試驗時，要求必須在試驗設備周圍設圍欄并有專人監護，負責升壓的人要隨時注意周圍的情況，一旦發現異常應立刻斷開電源停止試驗，查明原因并排除后方可繼續試驗。

    試驗項目

真空斷路器試驗包括以下試驗項目：

a) 真空斷路器整體和斷口間絕緣電阻；

b) 導電回路電阻；

c）合、分閘時間及同期性及合閘彈跳時間；

d）合分閘速度及分閘反彈幅值；

e）滅弧室的觸頭開距及超行程；

f）合閘接觸器及合、分閘電磁鐵的最低動作電壓；

g) 路器主回路對地、斷口間及相間交流耐壓。

    試驗方法及主要設備要求

    1真空斷路器整體和斷口間絕緣電阻

    1.1使用儀器

測量真空斷路器整體和斷口間絕緣電阻使用2500V兆歐表。

    1.2試驗結果判斷依據

a) 對整體絕緣電阻參照制造廠規定或自行規定。

b) 斷口和有機物制成的提升桿的絕緣電阻（MΩ）不應低于表1數值（20℃時）。

    1.3注意事項

試驗時應記錄環境溫度。

    2導電回路電阻

    2.1使用儀器

回路電阻測試儀（要求不小于100A)或雙臂直流電橋。

    2.2測量要求

將真空斷路器合閘，將導電回路測試儀試驗線接至斷路器一次接線端上，注意電壓線接在內側，電流線接在外側。

    2.3試驗結果判斷依據

交接時和大修后導電回路電阻數值應符合制造廠的規定，運行中自行規定，建議不大于1.2倍的出廠值。

    2.4注意事項

如采用直流壓降法測量，則電流應不小于100A。

    3合、分閘時間及同期性及合閘彈跳時間

    3.1使用儀器

a) 可調直流電壓源。輸出范圍：電壓為0~250V直流，電流應不小于5A，紋波系數不大于3％。

b) 斷路器特性測試儀1臺，要求儀器時間精度誤差不大于0.1ms，時間通道數應不少于3個。

    3.2測量方法

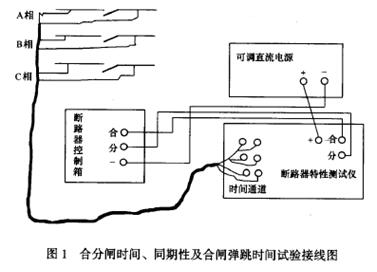

將斷路器特性測試儀的合、分閘控制線分別接入斷路器二次控制線中，用試驗接線將斷路器一次各斷口的引線接人測試儀的時間通道。試驗接線如圖1所示。

將可調直流電源調至額定操作電壓，通過控制斷路器特性測試儀，對真空斷路器進行分、合操作，得出各相合、分閘時間及合閘彈跳時間。三相合閘時間中的最大值與最小值之差即為合閘不同期；三相分閘時間中的最大值與最小值之差即為分閘不同期。

    3.3試驗結果判斷依據

a) 合、分閘時間與合、分閘不同期應符合制造廠的規定。

b) 合閘彈跳時間除制造廠另有規定外，應不大于2ms。

    3.4注意事項

試驗時也可采用站內直流電源作為操作電源；對于電磁操作機構，應將合閘控制線接至合閘接觸器線圈回路。

    4合分閘速度及分閘反彈幅值

    4.1使用儀器

a) 可調直流電壓源。輸出范圍：電壓為0~250V直流，電流應不小于5A,紋波系數不大于3％。

b) 斷路器特性測試儀1臺，要求儀器時間精度誤差不大于0.lms,時間通道數應不i少于3個，至少有1個模擬輸人通道。

    4.2試驗方法

本項試驗可結合斷路器合、分閘時間試驗同時進行，將測速傳感器可靠固定，并將傳感器運動部分牢固連接至斷路器動觸桿上。對利用斷路器特性測試儀進行斷路器合、分操作，根據所得的行程一時間曲線求得合、分閘速度以及分閘反彈幅值。

    4.3試驗結果判斷依據

a）合、分閘速度與分閘反彈幅值應符合制造廠的規定。

b）分閘反彈幅值一般不應大于額定觸頭開距的1/30

    5滅弧室的觸頭開距及超行程

    5.1使用儀器

游標卡尺

    5.2試驗方法

斷路器處于分閘位置時，測量動觸桿與某一基準面的距離L₁，同時測量超行程彈簧的長度L₃，將斷路器合閘，再次測量動觸桿與基準面的距離L₂，以及超行程彈簧的長度L₄。L₁與L₂之差即為該相的觸頭開距；L₃與L₄之差即為該相的觸頭超行程。

    5.3試驗結果判斷依據

觸頭開距及超行程應符合制造廠的規定。

    6合閘接觸器及合、分閘電磁鐵的最低動作電壓

    6.1使用儀器

可調直流電壓源。輸出范圍：電壓為0~250V直流，電流應不小于5A，紋波系數不大于3％。

    6.2試驗方法

將直流電源的輸出經刀閘分別接入合閘接觸器線圈或斷路器二次控制線的合閘或分閘回路中，在一個較低電壓下迅速合上并拉開直流電源出線刀閘，合閘接觸器或斷路器不動作，逐步提高此電壓值，重復以上步驟，當合閘接觸器可靠吸合或斷路器正確動作時，記錄此前的電壓值。則分別為合閘接觸器或合、分閘電磁鐵的最低動作電壓值。

    6.3試驗結果判斷依據

a) 合閘電磁鐵的最低動作電壓不應大于額定電壓的80%，在額定電壓的80%~110％范圍內可靠動作。

b) 分閘電磁鐵的最低動作電壓應在額定電壓的30%~65%的范圍內，在額定電壓的65%~120%范圍內可靠動作。當電壓低至額定電壓的30%或更低時不應脫扣動作。

c）對于電磁機構，合閘電磁鐵線圈的端電壓為操作電壓額定值的80%（關合峰值電流50kA時為85％）時，應可靠動作。

    7斷路器主回路對地、斷口間及相間交流耐壓

    7.1使用儀器

調壓器、試驗變壓器、保護球隙、限流電阻，分壓器等。

    7．2試驗方法

試驗接線如圖2所示。

Ty一調壓器；T一試驗變壓器；R一限流電阻；r一球隙保護電阻；G一球間隙；Cx一被試品；C₁、C₂一電容分壓器；V-電壓表

對斷路器進行合閘對地、斷口間以及相間進行耐壓，時間為Imin，耐壓值見表2。

     7.3試驗結果判斷依據

試驗中無擊穿、閃絡視為通過。

---
