使用電纜故障測試儀的測試方法？故障測試一般分為下幾個步驟：

　　首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。

　　第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻(開路)故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。

　　第三、探測故障點附近電纜埋設的路徑及深度。

　　最后確定故障點的準確位置。

　　測試前將電纜始端和終端頭的所有連線斷開。

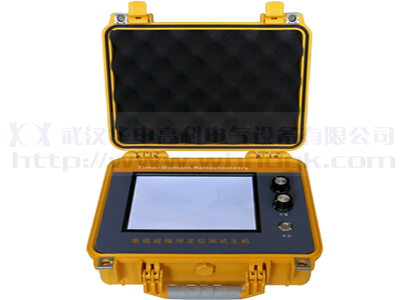

　　測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。

　　電纜故障測試儀測試方法　1、低壓脈沖方式

　　低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。

　　儀器連接如右圖。

　　將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況，也可以把輸入線加在兩個相線上測試。

　　●測速度

　　對于有些電纜，電波傳播的速度未知，必須通過測試來確定。我們只要知道電纜的全長，就可以通過測試計算出該電纜中電波傳播的速度。

　　在“測試方法”菜單選擇“測速度”，根據電纜的長度選擇“0.2μS”或“2μS”，一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。

　　移動游標至低壓脈沖的下降沿后按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。

　　●測故障

　　在“測試方式”菜單選擇“測故障”，并選擇適當的脈沖寬度，按“采樣”后屏幕即顯示故障波形。

　　開路故障的反射信號與發送脈沖極性相同，短路故障的反射信號與發送脈沖極性相反。

　　注：由于測電纜全長時的接線及波形與測開路故障時完全相同，所以程序中未單獨列出測全長菜單。

　　低壓脈沖測試開路故障(電纜全長)和短路故障的波形如下。

　　2、沖閃方式

　　沖閃方式用于測試高阻泄漏性故障，大部分電纜故障都可以使用沖閃方式測試。通常采用接線簡單、人身和設備均非常安全的電流取樣法。

　　沖閃電流取樣方式的接線如下：

　　將球間隙調整合適(一般為距離1-2mm)，然后按“采樣”鍵，旋轉操作箱上的調壓器升壓到高壓放電打火，直到電腦屏幕上顯示下面的波形。

---
