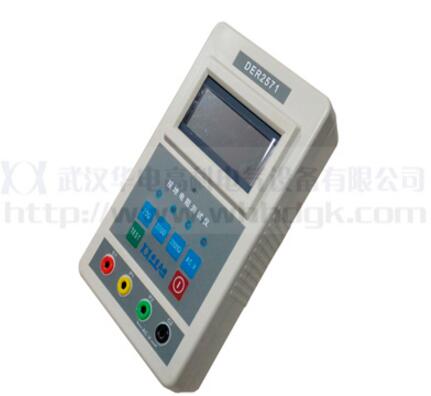

接地電阻測試儀如何進行短路試驗?接地電阻測試儀當發生某種異常情況時,如果沒有接地線,就會因漏電及電壓過大超成產品損壞, 危急人身安全,為防止此類問題的發生,保證安全，就需要接地線.將電氣產品金屬外殼連接到地面的金屬棒,可起到放電作用.為了防止危險,確保安全,應進行接地施工,并進行接地電阻的檢測 。
     接地電阻的測量是向地面插入兩根接地棒,在接地棒E及C之間,加入交流電壓,產生電流I,通過E-C之間產生的電壓即可檢測接地電阻.電流I和電壓V的關系如下所示,由此可算出接地電阻值.但是上述方法算出的接地電阻值R值中.不僅有接地電極E的接地電阻,還有接地電極C的接地電阻,因此需要在E-C的接地電級間建立第三根接地電極,從E-P之間的電壓Vp和電流I,可以算出接地電極E的接地電阻RE的值.*接地電極P也存在電阻區域,但提供電源的交流定電流阻抗比較高,對檢測沒有影響.
     電極法E(接地線)和輔助接地棒P,C之間間隔大約5-10M,應該在一條直線上當有障礙不能設在一條直線上時,E-P和E-C之間可采用合適的角度,一般為30度以內. 已經知道接地電阻E點(接地線)在附近時,可用來檢測未知的接地電阻.接地電阻表的E端子和E點之間用電線連接,P和C端子作為1端子,在E-P.C之間可以檢測出電阻值. 顯示值含有以知E點電阻值.應計算出真有效值.必須減去E點的接地電阻值。

---
